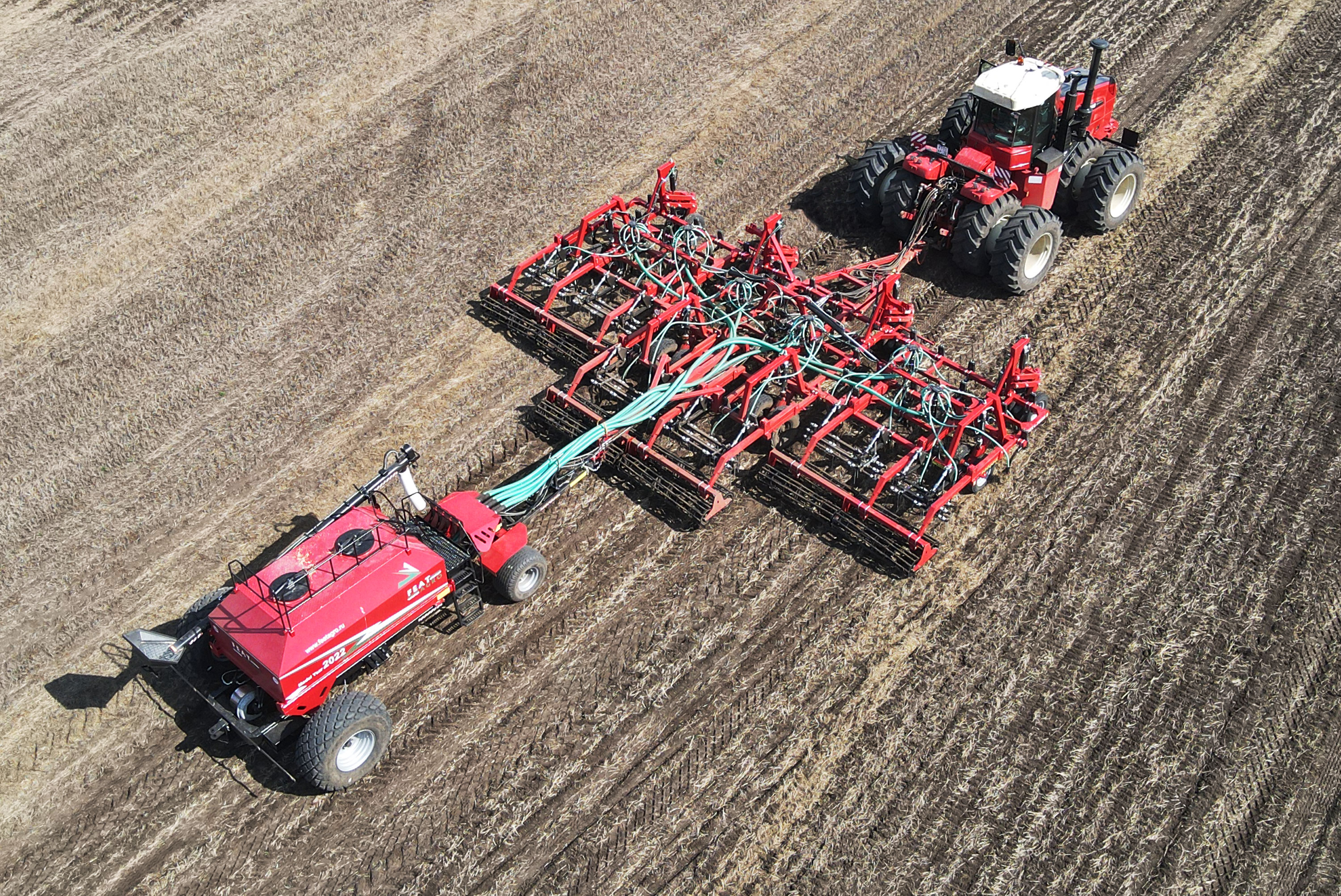

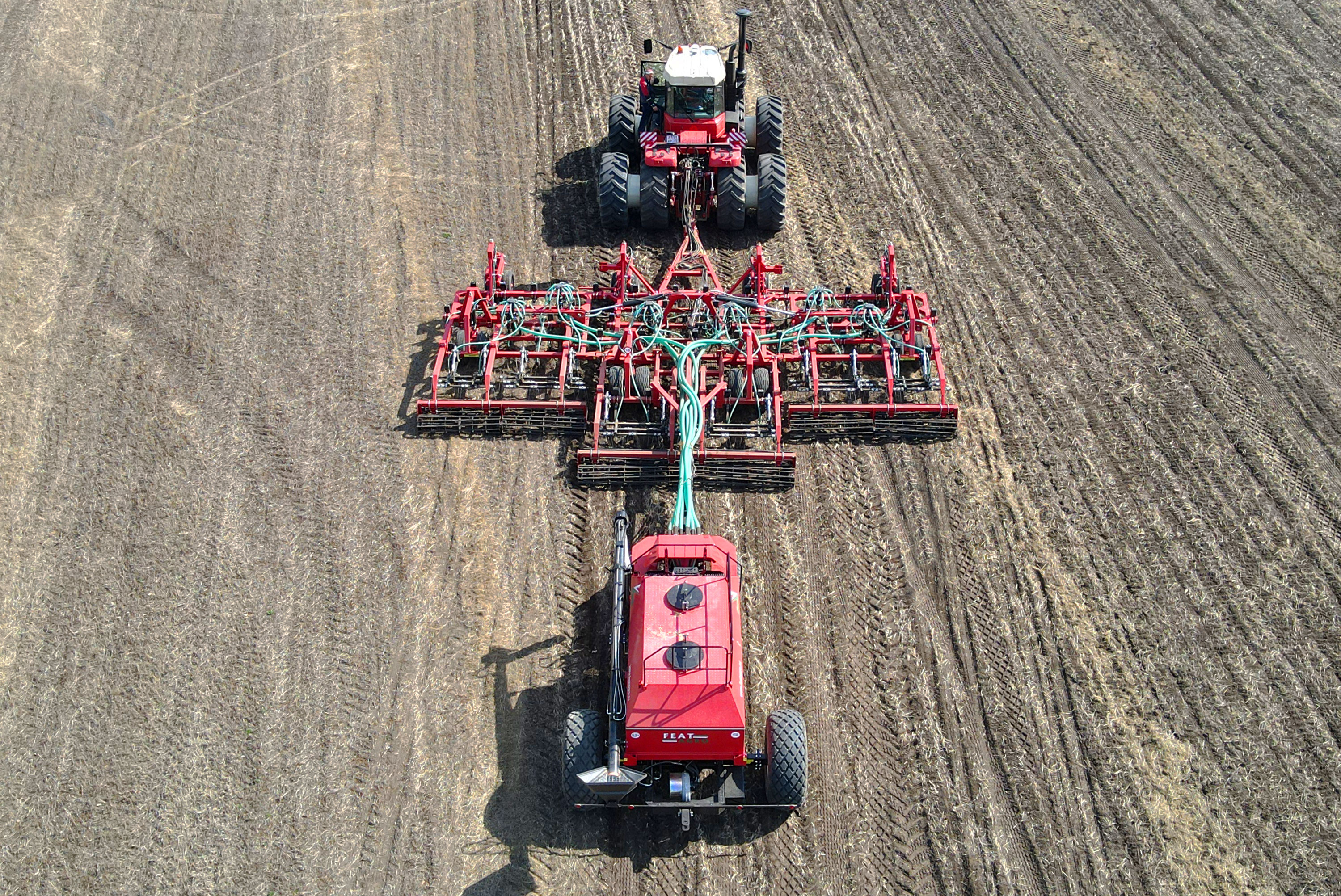

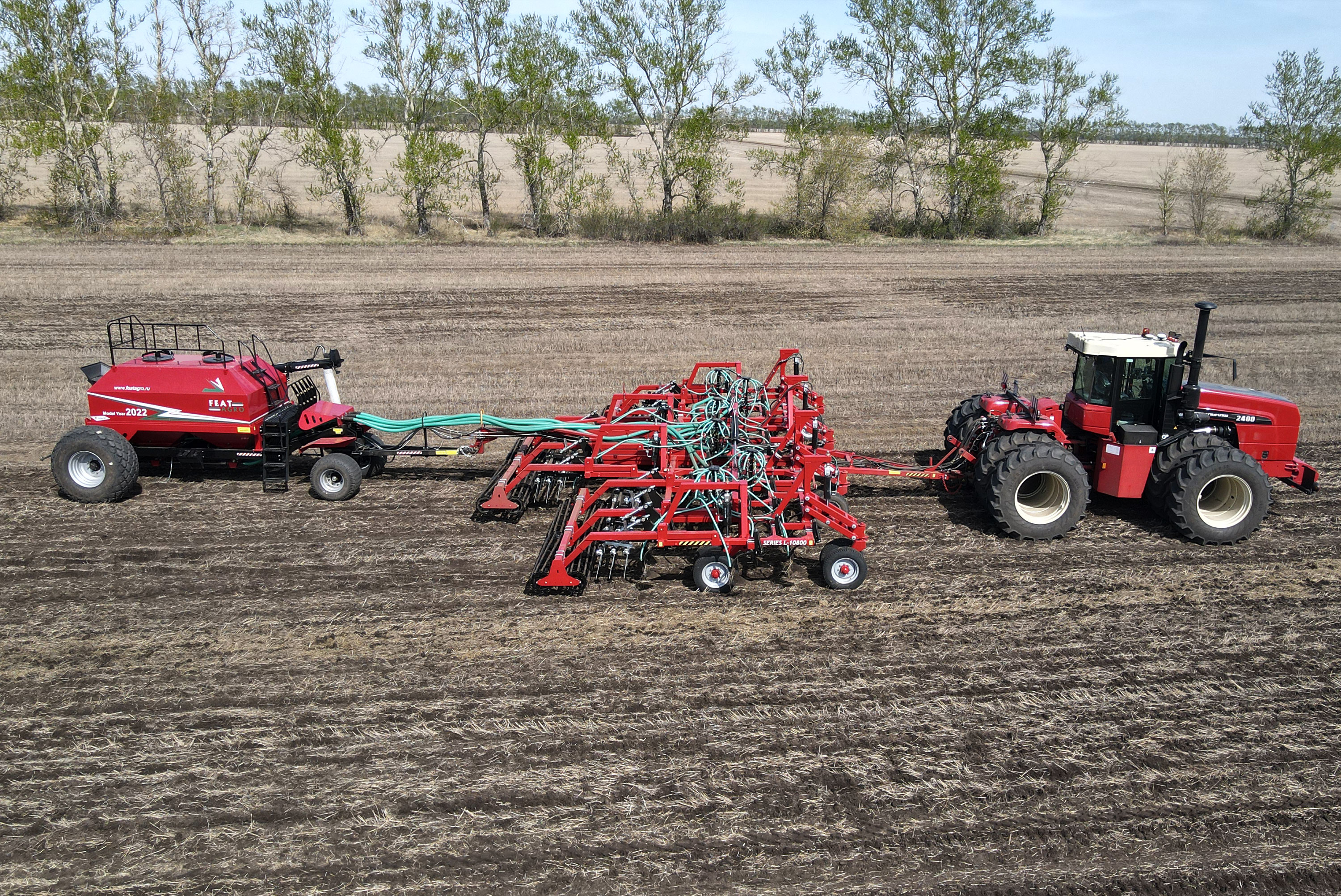

Посевные комплексы серии L

• Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
• В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
• Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​
• Установка транспортной рамы, позволила разместить культиваторные стойки в пять рядов, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс в условиях повышенной влажности;
• Рама посевного комплекса может использоваться как самостоятельный почвообрабатывающий агрегат — культиватор серии ПК*;

• Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;
• При изготовлении рамы и рабочих органов комплекса применяются современные  методы упрочнения, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;

•  Глубина закладки семенного материала регулируется при помощи клипс на штоках гидроцилидров;

• На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

• Рабочие органы (стойки, лапы, рассеиватели семян) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;
• Культиваторные стойки с рабочими органами установлены в пять рядов с шагом 232 мм, пружины создают рабочее усилие не менее 1000Н (120кг) и служат для предохранения от поломок агрегата, при нагрузке на стойки выше допустимого;
• Кратное количество культиваторных стоек позволяет проводить сев как в лапу, так и (при небольшом переоборудовании) в дисковый сошник;

• Благодаря высокому дорожному просвету и расположению культиваторных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;
• Для работы в тяжёлых условиях, особенно по увлажнённой почве, по следу трактора и бункера, на креплениях стоек предусмотрены специальные отверстия в кронштейнах для дополнительного заглубления стойки при необходимости;

• В режиме посева, при движении посевного комплекса: плоскорежущие лапы подрезают сорную траву и рыхлят почву, создают плотное семенное ложе на которое с помощью рассеивателей укладываются семена и удобрения в две полосы (расстояние между полосами 1 см) на глубину обработки лапы. Трехрядная пружинная борона выравнивает поверхность поля, распределяет равномерно пожнивные остатки, двухрядные трубчатые катки прикатывают и выравнивают поверхность, бункер, с помощью пневматической системы, дозировано подает удобрения и семена к рассеивателям. Обработка ведется на глубину 3...10 см;

• Каждая стрельчатая лапа оборудована двухстрочным рассеивателем семенного материала, который осуществляет посев в две ленты шириной по 6 см, с расстоянием между лентами 1 см;

• Плоскорежущие лапы шириной захвата 260 мм из стали 65Г(носик усилен твердым сплавом ВК8, закаленная ТВЧ режущая кромка);

• Трехрядная борона с зубом высотой 400 мм и шагом 516 (86) мм, диаметром зуба 10 мм и регулируемым углом атаки;

•  Тандемный прикатывающий трубчатый каток диаметром 360 мм с подшипниковыми узлами FKL(Сербия) сельскохозяйственного назначения и регулировкой давления;

• Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;
• Возможность устанавливать глубину культивации, равную требуемой глубине посева, выравнивание семенного ложа и поверхности поля, прикатывание посеянных рядков при взрыхленном междурядье, внесение удобрений на необходимую глубину с оптимальной дозировкой, способствует дружным всходам и правильному развитию посевов, с задержкой прорастания сорняков в междурядьях;

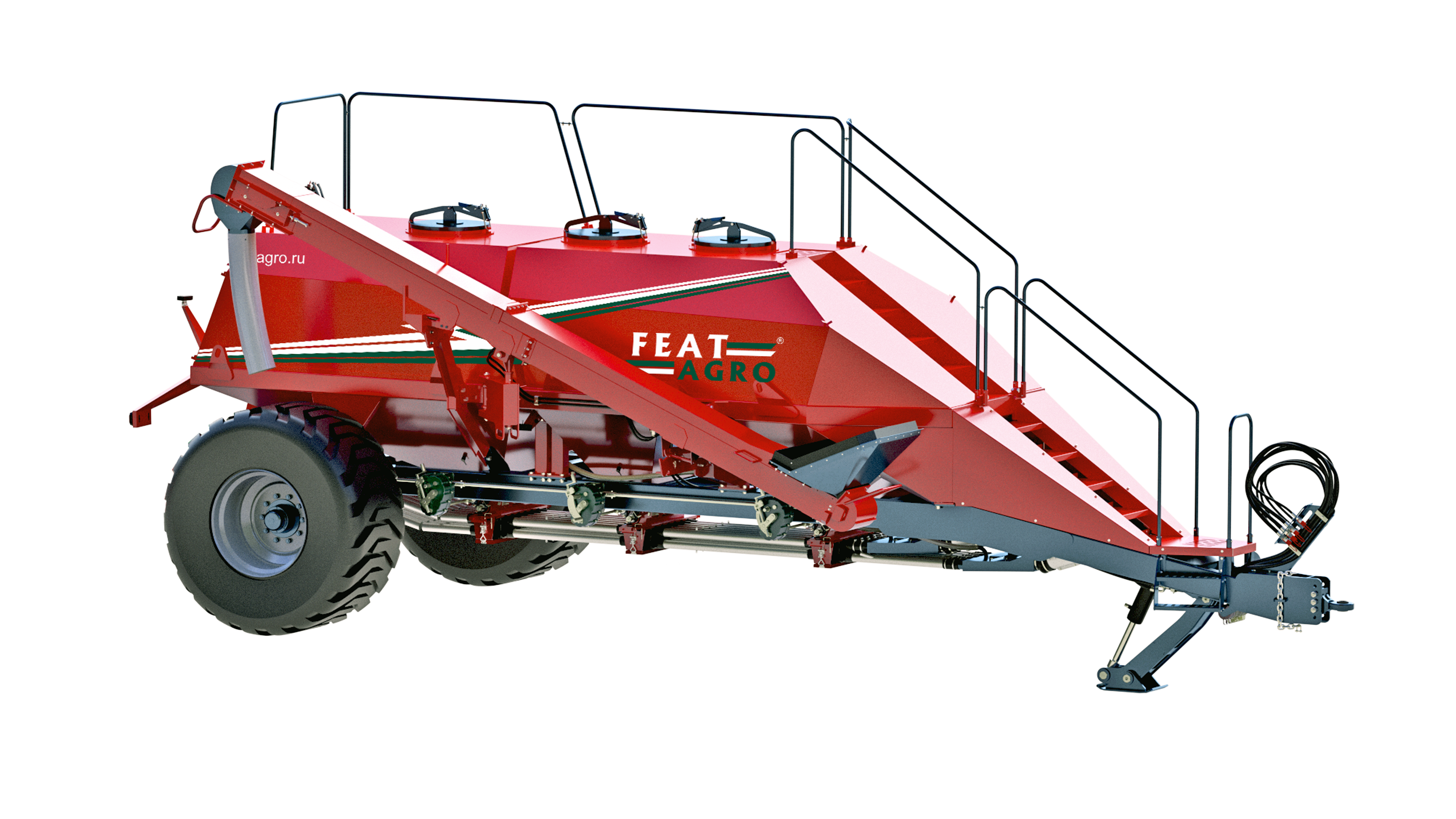

• Два варианта расположения бункеров — задне- или переднерасположенный объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);
• Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

• В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

• Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

• Посевные комплексы с высевом в лапу опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

• Шестиканальное распределение семенного потока (заводская комплектация) дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
• В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

• Двенадцатиканальное распределение семенного потока (двухконтурное) позволяет вносить удобрения и посевной материал на разную глубину (опционально);

• Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

• В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

• Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

• Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:

- датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)

- датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

• Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

• Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
• Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.

• Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора;

• Посевные комплексы с высевом в лапу опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

• Установке двухконтурного 12-ти канального дозатора

• Рассеивателей удобрений, позволяющих вносить удобрения сплошным способом , или ножей, закрепленных за стрельчатой лапой, которые позволяют вносить удобрения на глубину до 7 см ниже ложа семян .

Наименование параметра

L-5400

L-7200

L-8500

L-9900

L-10800

L-12000

Рабочая ширина захвата, м

5,4

7,2

8,1

9,9

10,8

12,5

Производительность за 1 час основного времени(при скорости 12 км/ч) га, не менее

5,4

7,2

8,5

9,6

10,8

12

Количество культиваторных стоек, шт

24

32

36

42

48

54

Ширина захвата культиваторной лапы, мм

260

Ширина междурядий, см

23.5

Глубина заделки семян, зерновые/зернобобовые, см

5-8/5-6

Норма высева семян, зерновые/зернобобовые, кг/га

2,5-400/35-400

Объём загрузки семян 60%/удобрений 40%

6,8м³,10 м³

Транспортная скорость, км/ч

До 20

Габаритные размеры сеялки в рабочем положении, мм:

длина

14000

14000

14000

14000

14000

14000

ширина

5500

7200

8700

10000

11000

12200

высота

3800

3800

3800

3800

3800

3800

Габаритные размеры сеялки в транспортном положении, мм:

длина

14000

14000

14000

14000

14000

14000

ширина

5500

5520

5520

5520

5520

5520

высота

3800

3800

3800

4200

4400

5050

Масса сеялки без семенного бункера, кг

5000

6500

7300

8100

9000

10000

Масса семенного бункера, кг

Срок службы, лет

7

Число обслуживающего персонала, чел

1

Мощность трактора, л.с.

Рекомендуемое тяговое усилие,т

200-280

4

280-300

5

300-350

6

350-400

7

400-420

8

420-450

9
