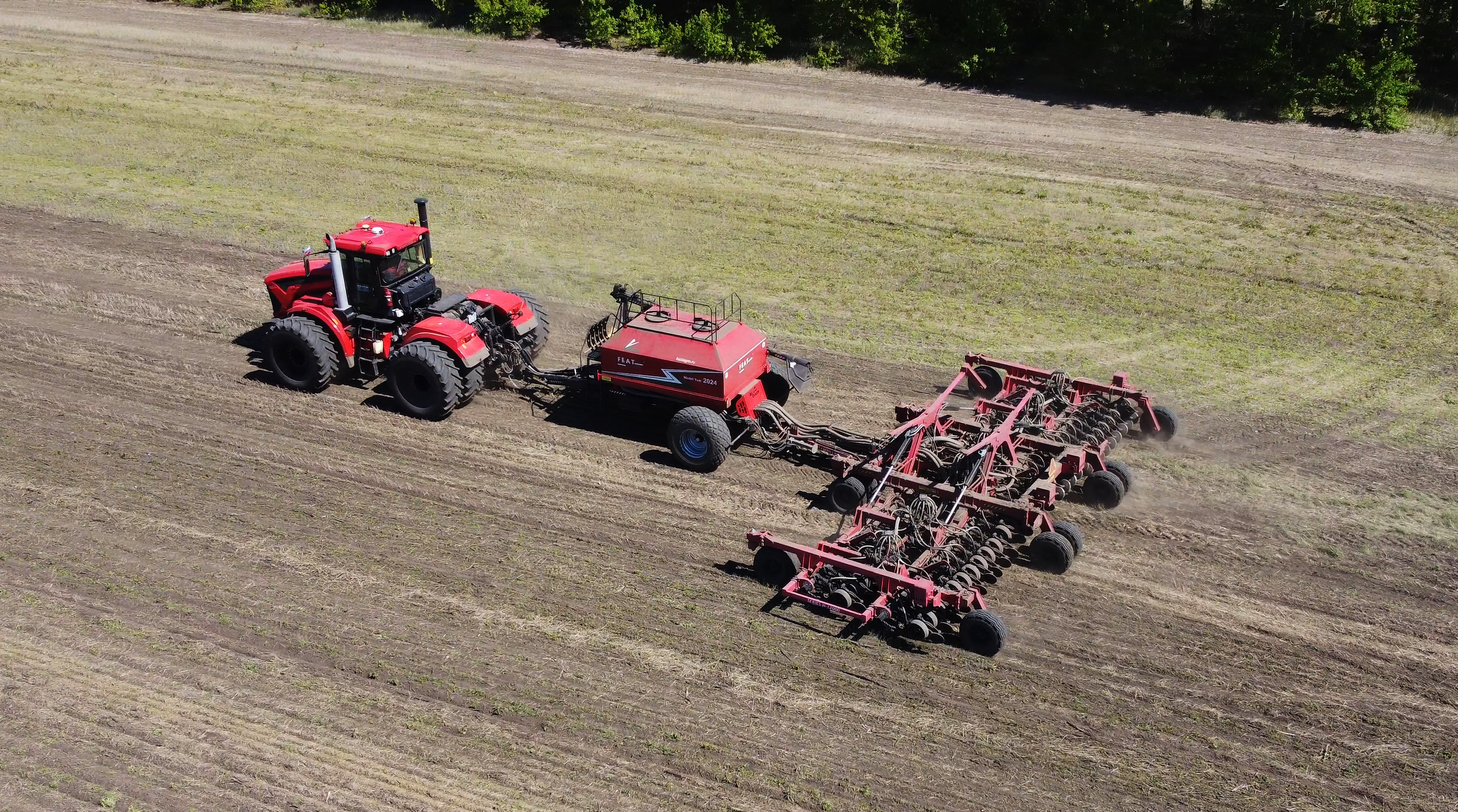

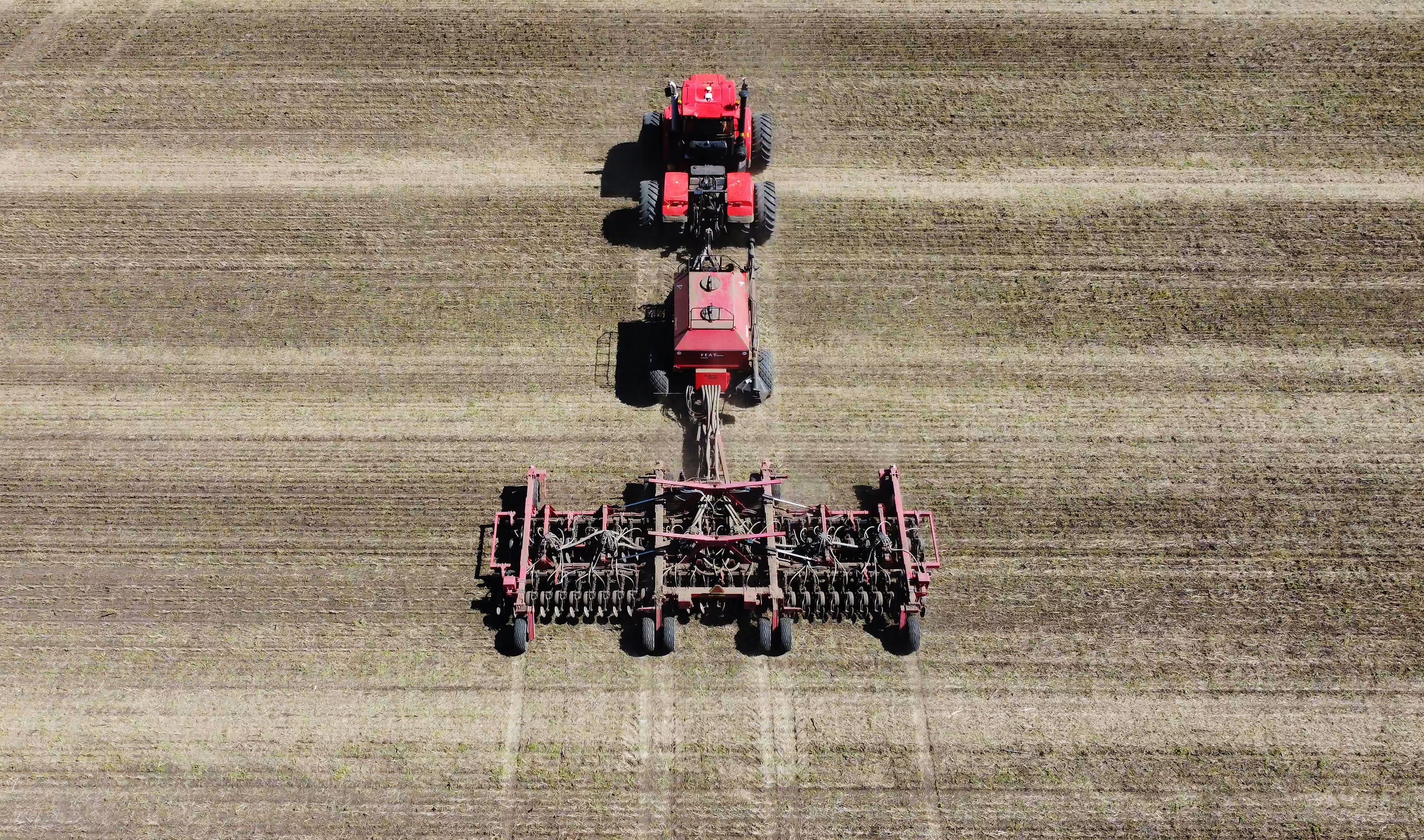

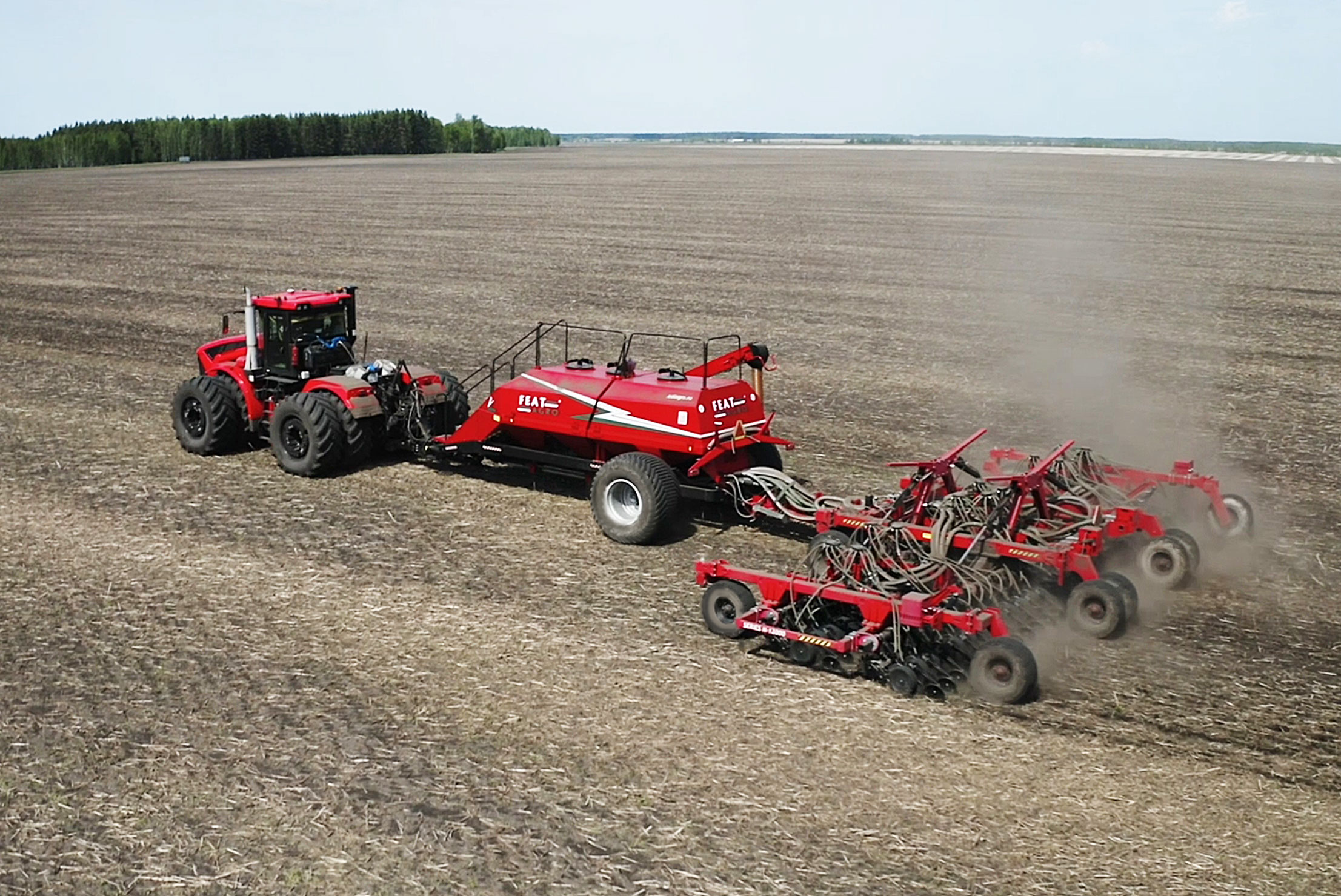

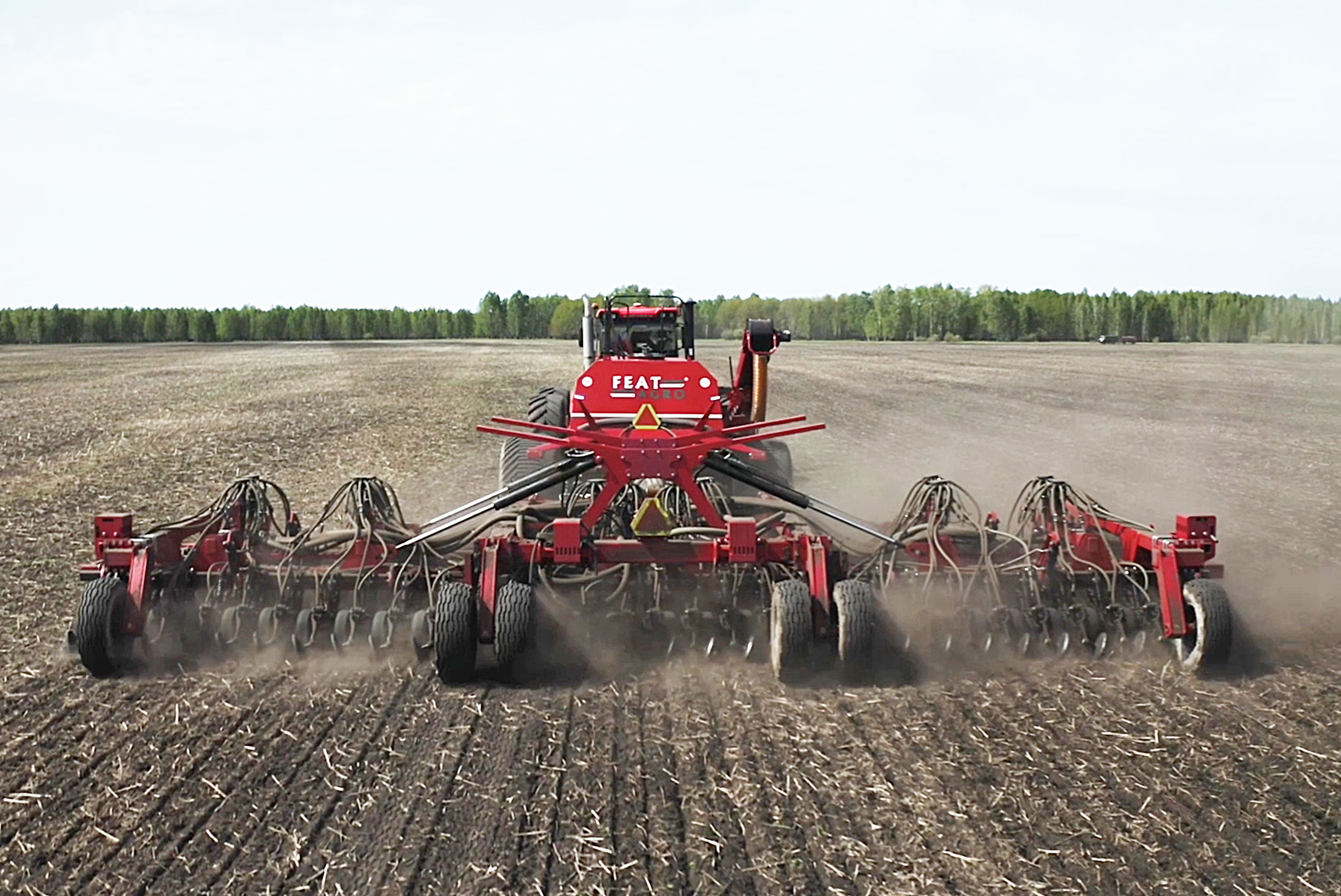

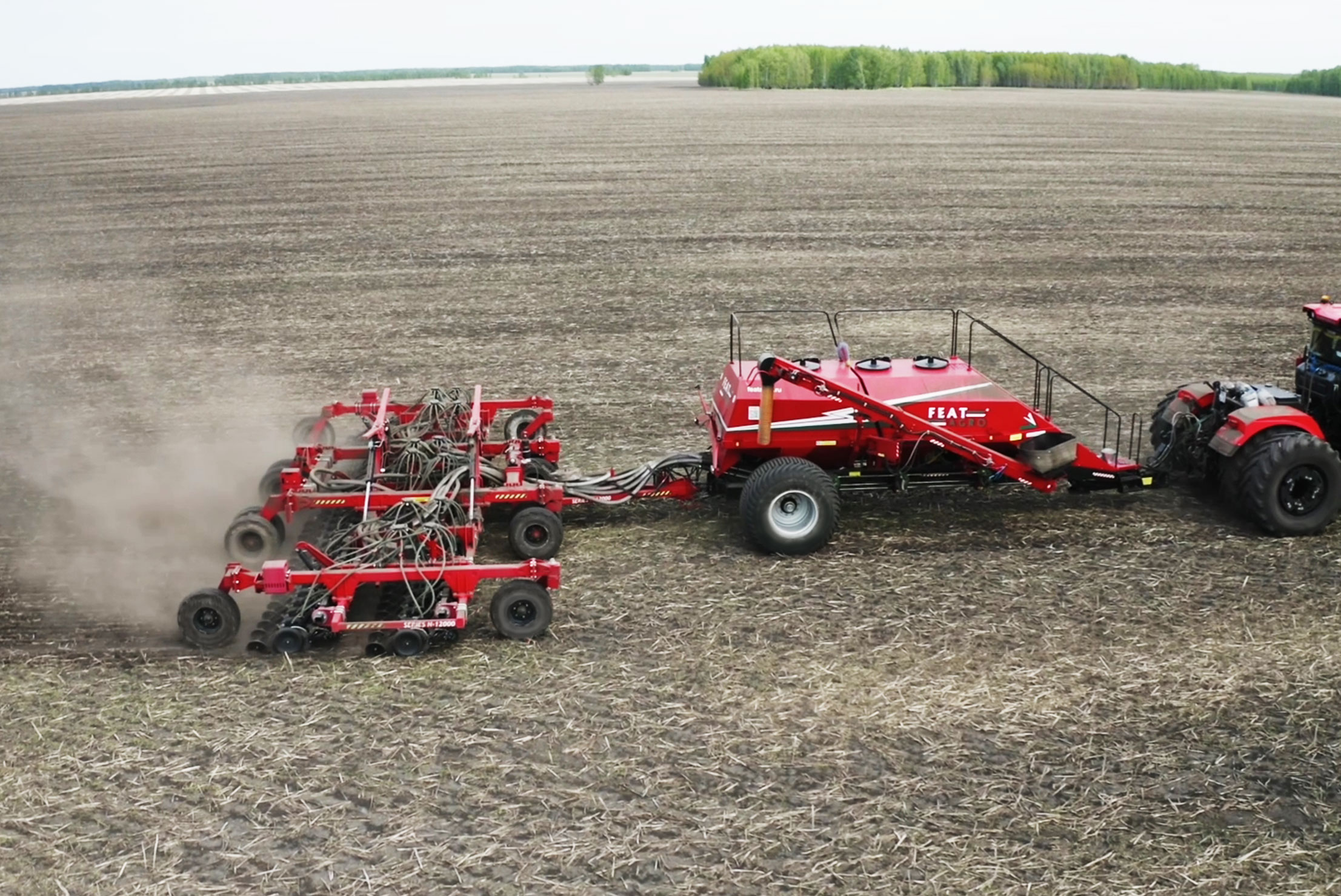

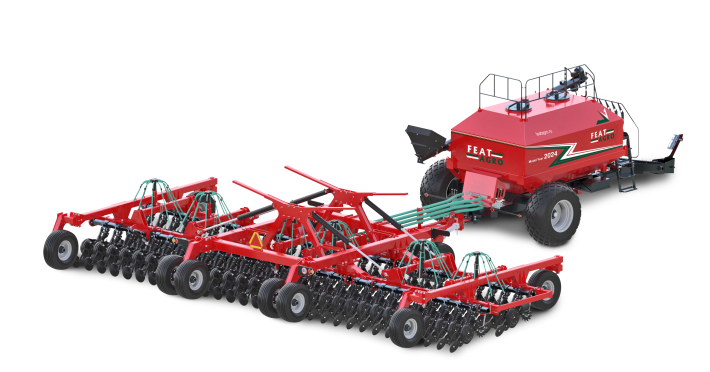

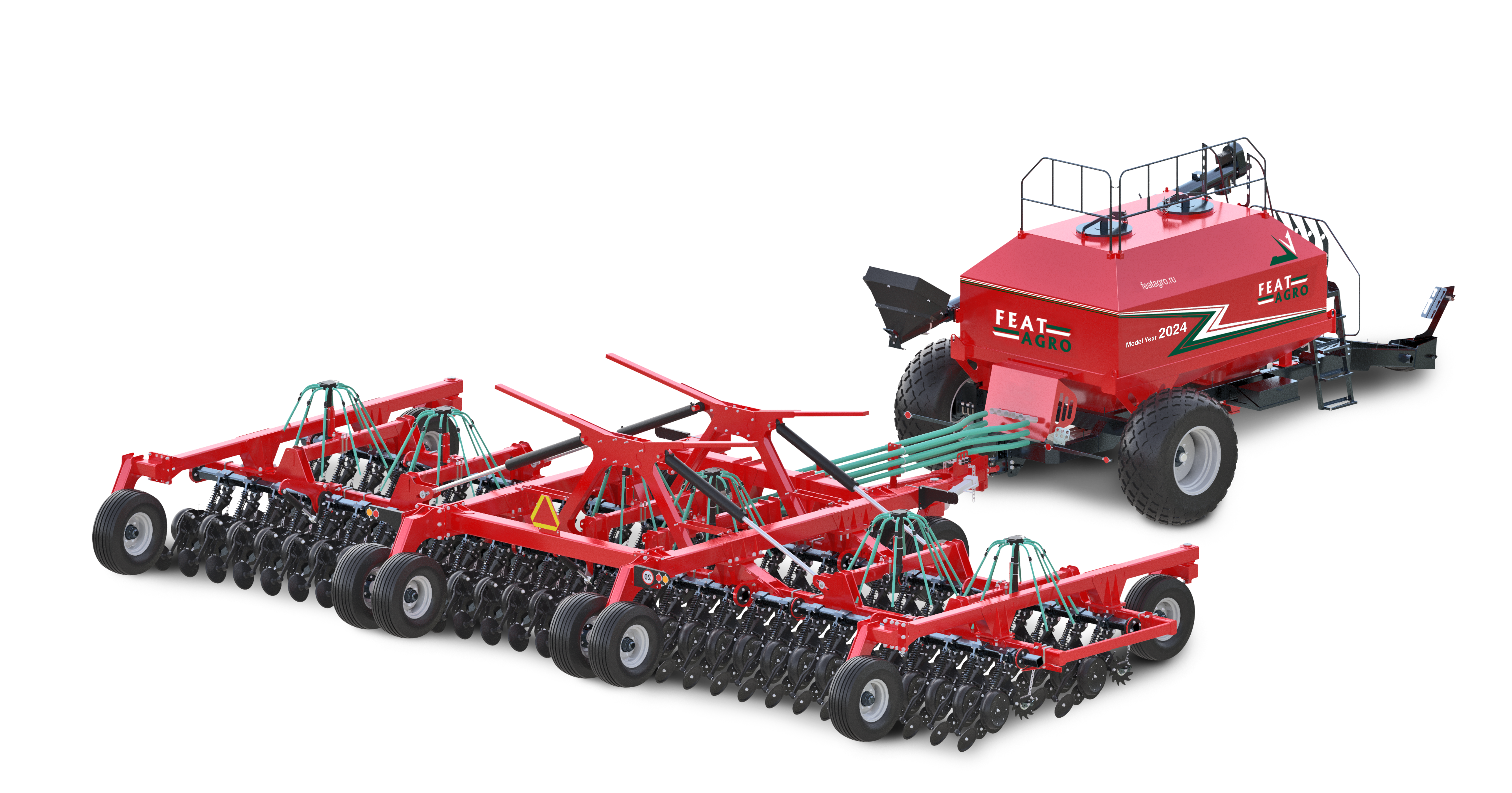

Посевные комплексы серии N

• Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
• В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
• Гидравлическая система с клапаном регулировки давления и гидроаккумуляторами, позволяет настроить необходимое усилие прижима рабочих органов и поддерживать его постоянно в процессе работы;
• При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.;

• На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

• Рабочие органы (диски сошников, колеса) выполнены из высокопрочных сталей, с использованием современных методов термообработки и упрочнения;
• Очищающее колесо, расположенное под углом по ходу движения с возможностью регулировки положения колеса, позволяет расчистить рядок от пожнивных остатков для качественного врезания в почву дискового сошника;
• Дисковые сошники (режущие диски) смонтированы на подпружиненном литом жестком рычаге с опорным резиновым колесом, что позволяет развивать усилие врезания до 210 кг;
• Укладчик семян распределяет семенной материал на дне посевного ложа до прохождения прикатывающего колеса, что позволяет исключить разлет семян из борозды;
• Прикатывающее колесо с регулировкой усилия прикатывания создает необходимую плотность в зоне посева семян, тем самым достигается идеальный контакт семян с почвой;
• Заделывающее колесо позволяет закрыть рядок после посева и обеспечить необходимый уровень почвы над семенами;
• Регулировка глубины посева осуществляется при помощи фиксатора на рычаге опорного резинового колеса, что позволяет настроить глубину посева в диапазоне от 2 см до 9 см с шагом 1 см;
• Дисковые сошники расположенные в два ряда и установленные в шахматном порядке позволяют исключить забивание агрегата пожнивными остатками;
• Посевной комплекс в заводских условиях на выбор комплектуется с междурядьями 190 мм или 250 мм.;
• Благодаря высокому дорожному просвету (300 мм от режущих дисков) обеспечивается оптимальное комфортное транспортирование посевного агрегата.
• Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;

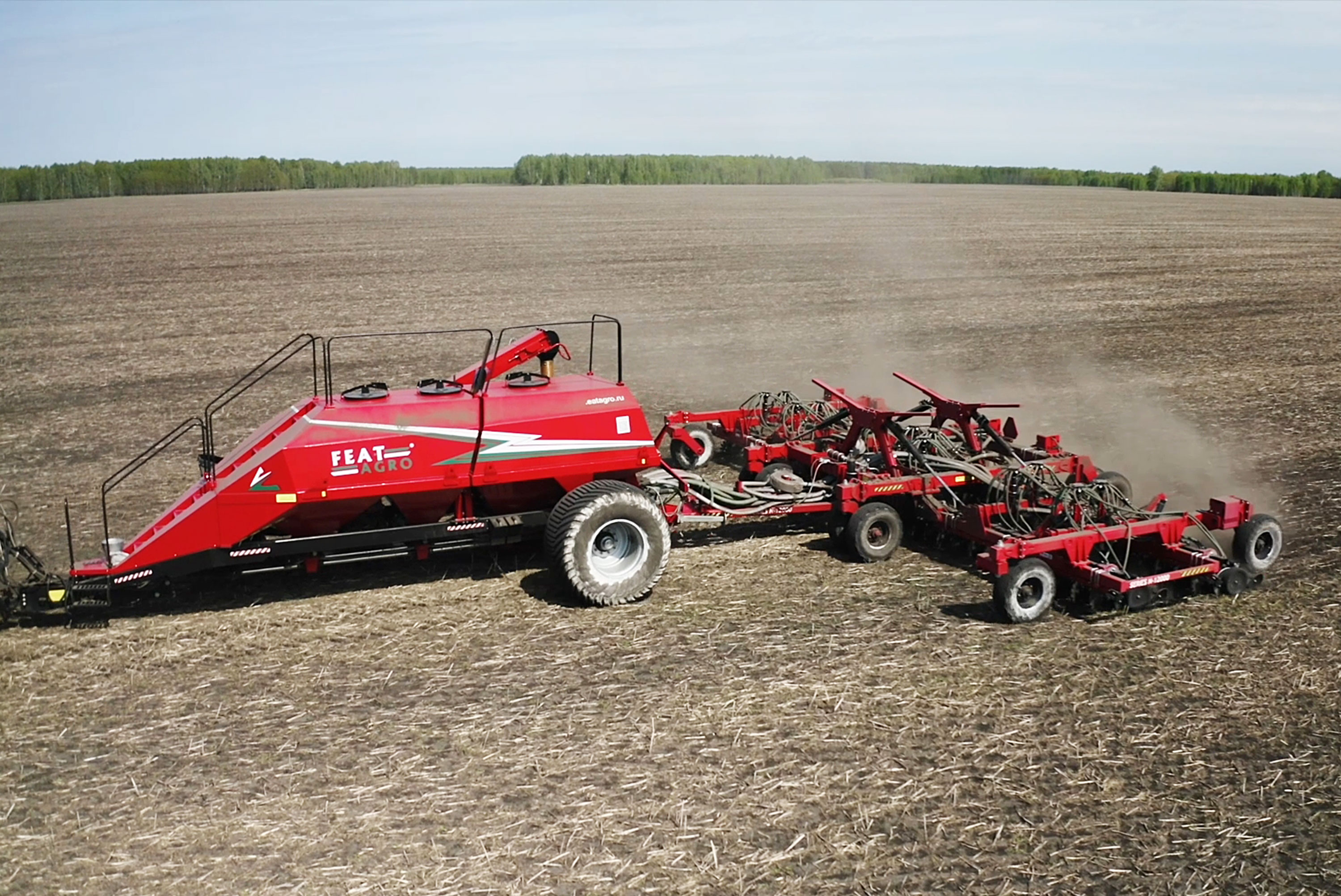

• Бункер посевного комплекса - это высокотехнологичный агрегат;
• Один вариант расположения бункера — переднее, объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционно);
• Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

• В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

• Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

• Опционально возможно установить ленточный транспортёр-загрузчик посевного комплекса со светодиодным освещением, позволяющий максимально снизить травматизм семян зерновых и зернобобовых культур, существенно увеличивая скорость загрузки семенного материала и удобрений;

• Шестиканальное распределение семенного потока дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
• В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

• Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

• В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

• Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

• Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:
• датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора,  вентилятора, датчик наполнения бункера, датчик давления бункера)
•  датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

• Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

• Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
• Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.

• Система гидравлического привода дозаторов с программным управлением предназначена для работы посевного комплекса по картам заданиям, с возможностью дифференцированного внесения семенного материала и гранулированных удобрений, а также управления нормой высева через монитор навигационного комплекса.

• Система гидравлического привода дозаторов с программным управлением обеспечивает вращение высевающих катушек дозирующих механизмов во всем диапазоне скоростей и норм высева посевного комплекса, является опционной заменой механического привода дозаторов с вариатором, при этом существенно упрощает калибровку дозаторов и установку (изменение) нормы высева семенного материала и гранулированных удобрений от 2,5 – 400 кг.

• Система оснащена индивидуальным двухсекционным гидрораспределителем с пропорциональным управлением каждого гидромотора, изменяющим частоту вращения высевающей катушки в зависимости от скорости движения посевного комплекса и нормы внесения материала.

• Дополнительные требования к гидравлической системе:
• Наличие свободной проточной секции гидрораспределителя трактора с возможностью регулировки потока гидравлической жидкости.
• Гидравлический поток – от 60 л/мин при 185 бар

• Измерение скорости производится двумя независимыми системами: по сигналу GPS и от датчика скорости. При потере или нестабильном сигнале GPS система переходит на сигнал от датчика скорости колеса.

Наименование параметра

N-12000

Рабочая ширина захвата с междурядьем 19см.

Рабочая ширина захвата с междурядьем 25см.

11,4 м

12 м

                     9,1 м

                     9 м

Ширина междурядий, см

19 или 25

Усилие прижима дискового сошника, кг

До 210

Режущий диск

ф460 мм, под углом 7 градусов

Опорное резиновое колесо

ф410 мм, с регулировкой от 2 до 9 см, с шагом 1 см

Прикатывающее колесо

ф250 мм, с регулировкой усилия от 2,5 до 20 кг

Заделывающее колесо

ф300 мм, с регулировкой усилия от 12 до 20 кг

Габаритные размеры культиваторной части в транспортном положении

Длина, м

8,1

Ширина, м

5,2

Высота, м

4,5

Дорожный просвет

300 мм по режущему диску,

170 мм по очищающему колесу рядка

300 мм по режущему диску,

170 мм по очищающему колесу рядка
