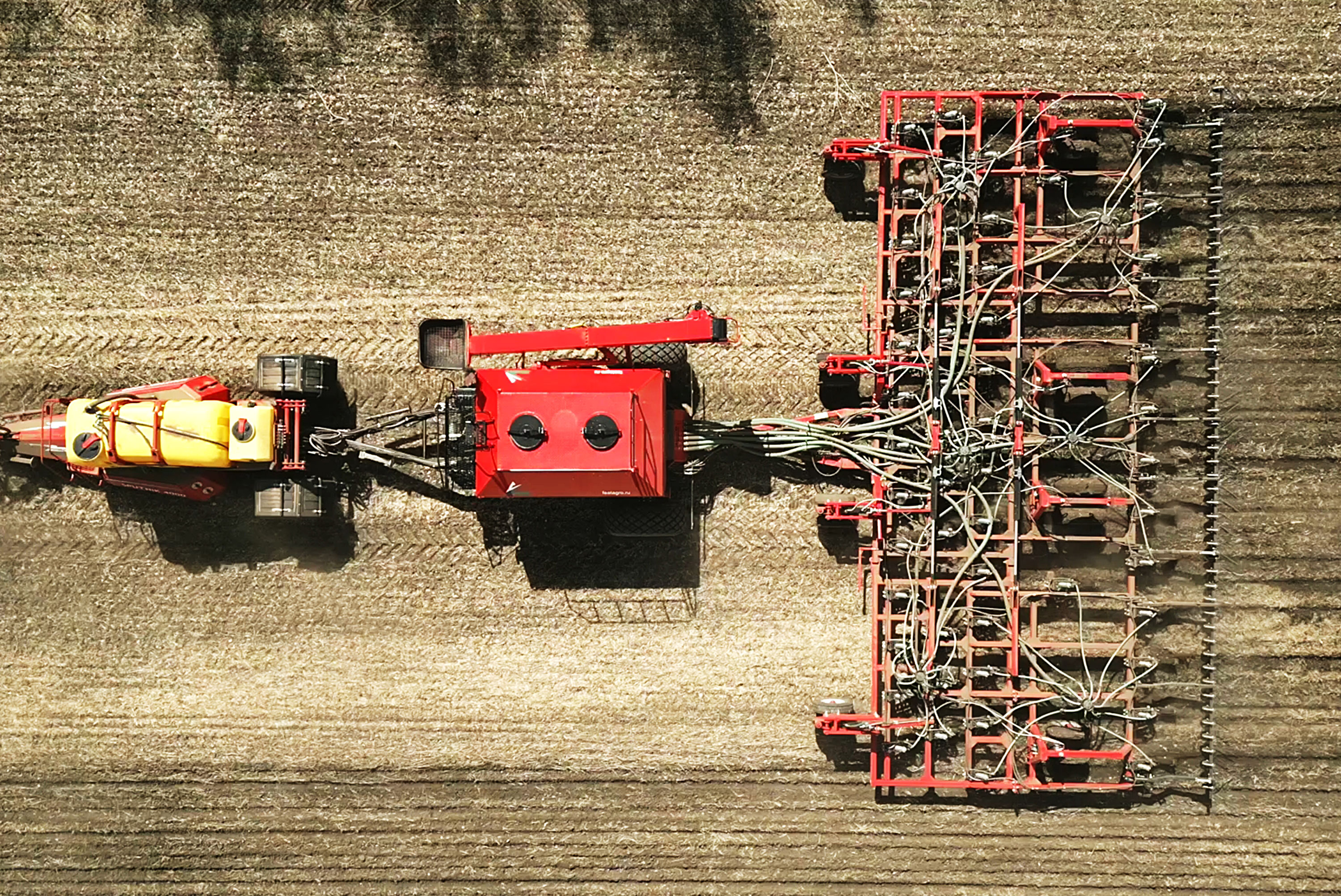

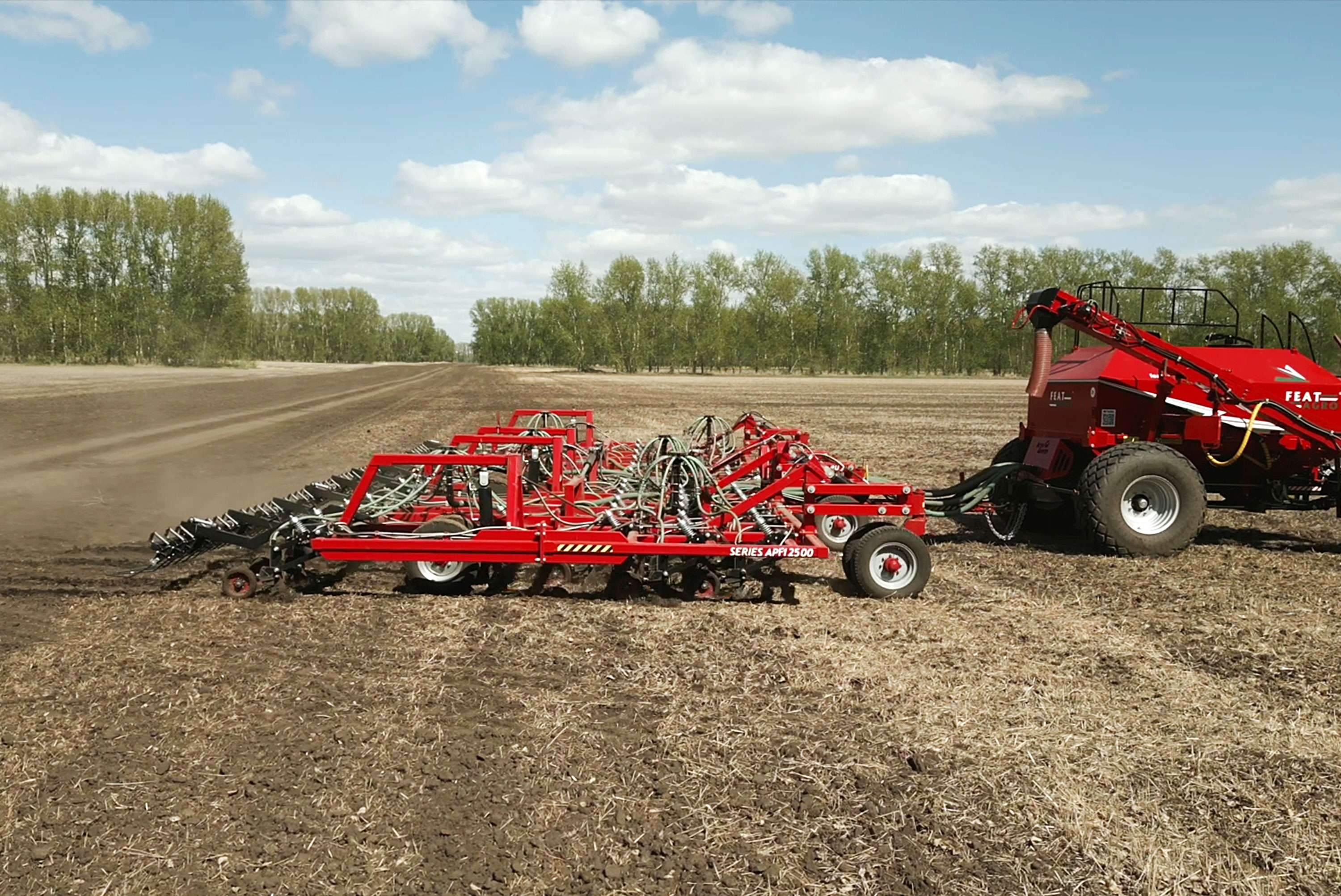

Посевные комплексы серии AP

• Усиленная рама, жесткая по всем направлениям приложения тяговых усилий;
• В конструкции рамы использованы толстостенные профильные трубы из стали 09Г2С, отличающейся отличной свариваемостью и повышенной прочностью;
• Жесткая, но при этом легкая рабочая часть (рама с рабочими органами) позволяет понизить тяговые усилия трактора;​
• Установка транспортной рамы, позволила разместить анкерные стойки в четыре ряда, что исключило забивание стоек растительными и пожнивными остатками и позволило использовать посевной комплекс с высевом в анкерный сошник в условиях повышенной влажности;

• Применение гидроцилиндров последовательного соединения обеспечивает равномерный уровень заглубления, упрощает технологическую настройку и снижает нагрузку на раму и рабочие органы. Данное решение позволяет повысить качество обработки почвы и увеличить срок службы посевного комплекса;
• При изготовлении рамы и рабочих органов комплекса применяются современные эксклюзивные технологии, такие как ТВЧ-поверхностная закалка, электроискровое легирование и т.д.

• Давление на сошник регулируется жестко фиксирующимися клипсами на гидроцилиндрах последовательного соединения с шагом 1см - гарантированное сохранение выставленных настроек и обеспечение регулировки стабильности параметров закладки семенного материала.

• На раме посевного комплекса устанавливаются легкообслуживаемые распределители семян, которые с высокой точностью распределяют посевной материал.

• Стойка анкерного сошника выполнена из стали 09Г2С, параллельное соединение закреплено втулками сухого скольжения, что позволяет исключить обслуживание данных узлов и увеличить срок службы всего агрегата;
• Благодаря высокому дорожному просвету и расположению анкерных стоек в шахматном порядке обеспечивается оптимальное прохождением пожнивных остатков между стойками посевного комплекса;
• На комплексе установлены анкерные сошники толщиной 12мм, выполнены из стали 65Г с наплавкой  твердосплавной пластины ВК8, с индивидуальным прикатывающим колесом с шиной атмосферного давления

• Индивидуальные прикатывающие колеса с подшипниками марки FKL (Сербия) не требующие обслуживания служат идеальным механизмом закрытия семенного ложа.

• Агрегат обладает способностью перемещать пожнивные остатки  и почву с семенного ряда, что уменьшает возможность появления заболеваний корней.

•  Глубина закладки семенного материала регулируется путем перемещения рычага-фиксатора индивидуального прикатывающего колеса;
•  В режиме посева, при движении посевного комплекса: анкера прорезают уплотненные слои почвы, создают плотное семенное ложе на которое с помощью высевающей трубы укладываются семена и удобрения в одну строчку  на глубину обработки анкера. Обработка ведется на глубину 3-10 см;
• Все узлы агрегата, за исключением подшипников, гидроцилиндров и шин, производятся на нашем заводе, что значительно упрощает гарантийное и постгарантийное обслуживание техники;

• Борона-выравниватель (базовая комплектация). Гидравлический механизм подъема/опускания. Заглаживает послеследие и создает идельно ровное покрытие над семенами, благодаря этому появляется возможность увеличения скорости до 30% при посеве.

В стандартной комплектации посевных комплексов серии АP предусмотрена установка (по выбору покупателя):

• Опорно-прикатывающих колес с пневматической шиной сферической формы 300х100 FLEX.

• Опорно-прикатывающих колес с пневматической шиной сферической формы 300х50 FLEX.

• Опорно-прикатывающих колес с шиной клиновидной формы 300х50 FLEX

• Бункер посевного комплекса - это высокотехнологичный агрегат;
• Один вариант расположения бункера — переднее, объемом 6,8 м3 (заводская комплектация) либо объемом 10 м3 (опционально);
• Бункер разделен на две части в процентном соотношении 40/60, что позволяет разделять загрузку семян и сухих гранулированных удобрений;

• В целях безопасности эксплуатации на семенном бункере установлены лестницы и ограждения, а также специальное противоскользящее покрытие на поверхности бункера;

• Для быстрой загрузки семенного материала установлен шнековый загрузчик со светодиодным освещением, позволяющий производить загрузку в темное время суток, что позволяет эксплуатировать посевной комплекс в две смены;

• Посевные комплексы с высевом в анкерный сошник на стойке с параллелограммной навеской опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом жидкостной помпы от героторного гидромотора;

• Шестиканальное распределение семенного потока  дает точность дозирования по всей сошниковой группе и минимальное травмирование семенного материала;
• В конструкции дозатора применяются современные композитные материалы и нержавеющая сталь, что делает его надежным и долговечным, даже при работе с минеральными удобрениями;

• Кинематическая схема привода дозаторов через вариатор имеет широкий диапазон изменения скорости вращения дозирующих катушек, что позволяет устанавливать нормы высева от 2,5 до 400 кг/га.

• В комплекте 2 вида высевающих катушек – стандартные для высева зерновых и зернобобовых культур; и мелкосеменные – для высева мелкосеменных культур таких как рапс, рыжик, люцерна и других;

• Вал вариатора оснащен разрывной муфтой, для предотвращения поломки в случае забивания катушек дозатора.

• Посевной комплекс оснащен системой контроля высева СКИФ (Завода Радиан), включающую в себя:
• датчики бункера (блок запуска муфты, блок сбора данных, датчики вращения вала дозатора, вентилятора, датчик наполнения бункера, датчик давления бункера)
•  датчики высевающей части (датчик забивания семяпроводов, датчик положения культиватора).

• Заданную норму внесения семян и удобрений обеспечивает давление в емкостях бункера. Для оперативного слежения за герметичностью люков и исправностью других элементов бункера в каждой емкости установлен датчик контроля избыточного давления. При снижении давления в бункере ниже допустимого, на мониторе загорается предупреждающий сигнал;

• Электронная система контроля высева и бортовой навигационный комплекс – контроль стабильности работы посевного комплекса и параллельное вождение на базе ГЛОНАСС/GPS;
• Возможность легкой переустановки и использования бортового навигационного комплекса ГЛОНАСС/GPS на опрыскивателях и другой сельхозтехнике.

• Для внесения жидких удобрений, на посевной комплекс дополнительно устанавливаются: система трубопроводов, форсунки или питатели, которые подключаются к блоку управления, установленному на бункере посевного комплекса с управлением с монитора агронавигатора, установленного в кабине трактора;

• Посевные комплексы с высевом в анкерный сошник на стойке с параллелограммной навеской опционно оснащается системой внесения жидких удобрений (типа КАС) с приводом житкостной помпы от героторного гидромотора;

• Система гидравлического привода дозаторов с программным управлением предназначена для работы посевного комплекса по картам заданиям, с возможностью дифференцированного внесения семенного материала и гранулированных удобрений, а также управления нормой высева через монитор навигационного комплекса.

• Система гидравлического привода дозаторов с программным управлением обеспечивает вращение высевающих катушек дозирующих механизмов во всем диапазоне скоростей и норм высева посевного комплекса, является опционной заменой механического привода дозаторов с вариатором, при этом существенно упрощает калибровку дозаторов и установку (изменение) нормы высева семенного материала и гранулированных удобрений от 2,5 – 400 кг.

• Система оснащена индивидуальным двухсекционным гидрораспределителем с пропорциональным управлением каждого гидромотора, изменяющим частоту вращения высевающей катушки в зависимости от скорости движения посевного комплекса и нормы внесения материала.

• Дополнительные требования к гидравлической системе:
• Наличие свободной проточной секции гидрораспределителя трактора с возможностью регулировки потока гидравлической жидкости.
• Гидравлический поток – от 60 л/мин при 185 бар

• Измерение скорости производится двумя независимыми системами: по сигналу GPS и от датчика скорости. При потере или нестабильном сигнале GPS система переходит на сигнал от датчика скорости колеса.

Наименование параметра

AP-9800

AP-12500

Рабочая ширина захвата, м

9,8

12,5

Производительность за 1 час основного времени (при скорости 12 км/ч) га, не менее

9,8

12,5

Количество анкерных сошников с шагом 232мм, шт

42

54

Ширина междурядий, мм

232

Глубина заделки семян, см

3-10

Норма высева семян, зерновые/зернобобовые, кг/га

2,5-400

Объём загрузки семян 60%/удобрений 40%

6,8м³,10 м³

Рабочая скорость, км/ч

8-10

Транспортная скорость, км/ч

До 20

Габаритные размеры сеялки в рабочем положении, мм:

длина

17500

17500

ширина

9800

12500

высота

3800

3800

Габаритные размеры сеялки в транспортном положении, мм:

длина

17500

17500

ширина

5600

5600

высота

3800

5100

Масса сеялки без семенного бункера, кг

9500

10000

Срок службы, лет

7

Число обслуживающего персонала, чел.

1

Мощность трактора, л.с.

Рекомендуемое тяговое усилие, т

375-420

7

420-500

9
